Módulos Aislados Diáfanos- Características

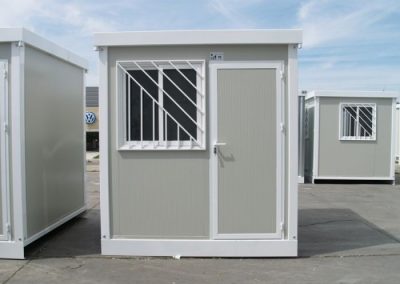

ANA2400
Módulo prefabricado de 2,4 metros.
5Medidas exteriores:
2,40 x 2,40 x 2,64 metros
Medidas interiores:
2,20 x 2,20 x 2,30 metros
Peso:
525 Kgs.
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
1 Ventana corredera dos hojas con cristal de 4 mm. en aluminio lacado blanco 1,00×1,00 m.
1 Reja de seguridad en aluminio 1,00×1,00 m.
1 Puerta exterior de aluminio medida de hueco 925X2060 (PASO 0,88m)
ELECTRICIDAD:
Instalación vista por canaleta de PVC tipo UNEX.
1 Caja de conexión exterior,cuadro de protecciones, 1 pantalla 1x36Wled 4300LM 4000k
1 Bases de enchufe tipo SCHUKO, 1 Interruptor.
OPCIONES:
Aire acondicionado con bomba de calor tipo Split de 3500 frigorías.

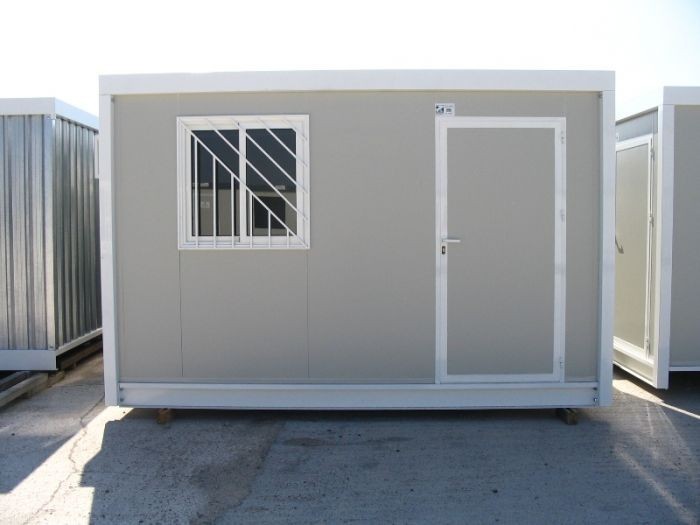

ANA4000
Módulo prefabricado de 4 metros.
Medidas exteriores:
4,00×2,40×2,64 metros.
Medidas interiores:
3,80×2,20×2,30 metros.
Peso:
675 Kgs.
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés gris. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
1 Ventana corredera dos hojas con cristal de 4 mm. en aluminio lacado blanco 1,00×1,00 m.
1 Reja de seguridad en aluminio 1,00×1,00 m.
1 Puerta exterior de aluminio medida de hueco 925X2060 (PASO 0,88m)
ELECTRICIDAD:
Instalación vista por canaleta de PVC tipo UNEX.
1 Caja de conexión exterior,cuadro de protecciones, 1 pantalla 1x36Wled 4300LM 4000k
1 Bases de enchufe tipo SCHUKO, 1 Interruptor.
OPCIONES:
Aire acondicionado con bomba de calor tipo Split de 3500 frigorías.
ANA6000
Módulo prefabricado de 6 metros.
Medidas exteriores:
6,00 x 2,40 x 2,64 metros.
Medidas interiores:
5,80 x 2,20 x 2,30 metros.
Peso:
875 Kgs.
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés gris. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
1 Ventana corredera dos hojas con cristal de 4 mm. en aluminio lacado blanco 1,00×1,00 m.
1 Reja de seguridad en aluminio 1,00×1,00 m.
1 Puerta exterior de aluminio medida de hueco 925×2060 (PASO 0,88metros)
ELECTRICIDAD:
Instalación vista por canaleta de PVC tipo UNEX,
1 Caja de conexión exterior,cuadro de protecciones, 1 pantalla 1x36Wled 4300LM 4000k
1 Bases de enchufe tipo SCHUKO, 1 Interruptor.
OPCIONES:
Aire acondicionado con bomba de calor tipo Split de 3500 frigorías.

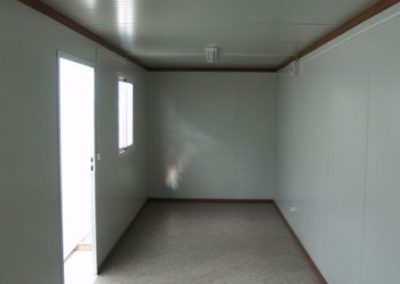

ANA8000
Módulo prefabricado de 8 metros.
Medidas exteriores:
8,00×2,40×2,64 metros.
Medidas interiores:
7,80×2,20×2,30 metros.
Peso:
1.075 Kgs.
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés gris. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
2 Ventanas corredera dos hojas con cristal de 4 mm. en aluminio lacado blanco 1,00×1,00 m.
2 Rejas de seguridad en aluminio 1,00×1,00 m.
1 Puerta exterior de aluminio medida de hueco 925×2060 (PASO 0,88metros)
ELECTRICIDAD:
Instalación vista por canaleta de PVC tipo UNEX,
1 Caja de conexión exterior,cuadro de protecciones, 1 pantalla 1x36Wled 4300LM 4000k
2 Bases de enchufe tipo SCHUKO, 1 Interruptor.
OPCIONES:
Aire acondicionado con bomba de calor tipo Split de 3500 frigorías.
Módulos Aislados Compactos - Características
C1
Módulo prefabricado de 6 metros. con 2 zonas diáfanas.
xMedidas exteriores:
5,80 x 2,20 x 2,30 mts.
Medidas interiores:
5,80 x 2,20 x 2,32 (mts.)
Peso:
900 Kgs.
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés gris. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
2 Ventana corredera dos hojas con cristal de 4 mm. en aluminio lacado blanco 1,00×1,00 m.
2 Reja de seguridad en aluminio 1,00×1,00 m.
1 Puerta exterior de aluminio medida de hueco 925×2060 (PASO 0,88metros)
CARPINTERÍA INTERIOR:
Tabiquería melamina color blanco 30 mm.
1 Puerta de paso en melamina con marco de aluminio.
ELECTRICIDAD:
Instalación vista por canaleta de PVC tipo UNEX,
1 Caja de conexión exterior, cuadro de protecciones, 2 pantallas 1x36Wled 4300LM 4000k
2 Bases de enchufe tipo SCHUKO, 2 Interruptores.
OPCIONES:
Aire acondicionado con bomba de calor tipo Split de 3500 frigorías.
C2
Módulo prefabricado de 6 metros. con despacho y aseo.
Medidas exteriores:
6,00×2,40×2,64 metros.
Medidas interiores:
5,80×2,20×2,30 metros.
Peso:
950 Kgs.
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
1 Ventana corredera dos hojas con cristal de 4 mm. en aluminio lacado blanco 1,00×1,00 m.
1 Reja de seguridad en aluminio 1,00×1,00 m., 1 rejilla de ventilación practicable.
1 Puerta exterior de aluminio medida de hueco 925×2060 (PASO 0,88metros)
CARPINTERÍA INTERIOR:
Tabiquería melamina color blanco 30 mm.
(1) Puerta de aseo en melamina con marco de aluminio.
ELECTRICIDAD:
Instalación vista por canaleta de PVC tipo UNEX,
1 Caja de conexión exterior, cuadro de protecciones, 2 pantallas 1x36Wled 4300LM 4000k, 1 luminaria 1x15W led 1500LM
2 Bases de enchufe tipo SCHUKO, Interruptores.
ELECTRICIDAD:
1 Espejo, 1 Lavabo, 1 Inodoro con cisterna baja, 1 termo de agua caliente de 30 L.
OPCIONES:
Aire acondicionado con bomba de calor tipo Split de 3500 frigorías.

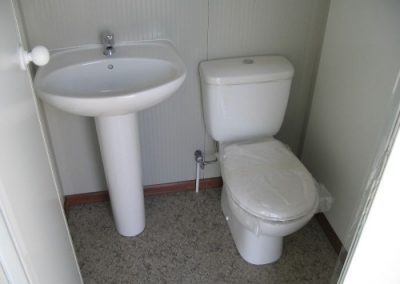

C3
Módulo prefabricado de 7 metros. con 2 despachos y aseo.
Medidas exteriores:
7,00×2,40×2,64 metros
Medidas interiores:
6,80×2,20×2,30 metros.
Peso:
1.050 Kgs.
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés gris. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
2 Ventanas corredera dos hojas con cristal de 4 mm. en aluminio lacado blanco 1,00×1,00 m.
2 Rejas de seguridad en aluminio 1,00×1,00 m., 1 rejilla de ventilación practicable
1 Puertas exterior de aluminio medida de hueco 925×2060 (PASO 0,88metros)
CARPINTERÍA INTERIOR:
Tabiquería melamina color blanco 30 mm.
1 Puerta de aseo en melamina con marco de aluminio, 2 Puertas de paso en melamina.
ELECTRICIDAD:
Instalación vista por canaleta de PVC tipo UNEX,
1 Caja de conexión exterior, cuadro de protecciones,
2 pantallas 1x36Wled 4300LM 4000k, 2 Luminarias1x15W led 1500LM
3 Bases de enchufe tipo SCHUKO, 3 Interruptores.
ELECTRICIDAD:
1 Espejo, 1 Lavabo, 1 Inodoro con cisterna baja, 1 termo de agua caliente de 30 L.
OPCIONES:
2 Aires acondicionados con bomba de calor tipo Split de 3500 frigorías.
C5
Módulo prefabricado de 8 metros. con 2 despachos y aseo.
Medidas exteriores:
8,00×2,40×2,64 metros
Medidas interiores:
7,80×2,20×2,30 metros.
Peso:
1.050 Kgs.
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés gris. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de 40mm. por: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
2 Ventana corredera dos hojas con cristal de 4 mm. en aluminio lacado blanco 1,00×1,00 m.
2 Reja de seguridad en aluminio 1,00×1,00 m., rejilla de ventilación practicable
1 Puerta exterior de aluminio medida de hueco 925×2060 (PASO 0,88metros)
CARPINTERÍA INTERIOR:
Tabiquería melamina color blanco 30 mm.
1 Puerta de aseo en melamina con marco de aluminio, 1 Puertas de paso en melamina.
ELECTRICIDAD:
Instalación vista por canaleta de PVC tipo UNEX,
1 Caja de conexión exterior, cuadro de protecciones,
2 pantallas 1x36Wled 4300LM 4000k, 1 Luminaria 1x15W led 1500LM.
3 Bases de enchufe tipo SCHUKO, 3 Interruptores.
ELECTRICIDAD:
1 Espejo, 1 Lavabo, 1 Inodoro con cisterna baja, 1 termo de agua caliente de 30 litros.
OPCIONES:
2 Aires acondicionados con bomba de calor tipo Split de 3500 frigorías.
Módulos Aislados Sanitarios - Características
SNL1.5
Módulo prefabricado de 1,20x1,20 metros.
Medidas exteriores:
1,20×1,20×2,64 metros.
Medidas interiores:
1,00×1,00×2,30 metros.
Peso:
650 Kgs.
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
1 rejilla de ventilación practicable
1 Puerta exterior de aluminio medida de hueco 640X2060mm.
FONTANERÍA:
1 Lavabo, 1 Inodoro.
ELECTRICIDAD:
1 pantalla 1x20Wled 2200LM 4000k, 1 base de enchufe schuko.
SN10P
Módulo sanitario de 2,40x2,40 metros.
mMEDIDAS EXTERIORES
2,40×2,40×2,64 metros.
MEDIDAS INTERIORES
2,20×2,20×2,30 metros.
PESO
700 Kgs.
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
2 rejillas de ventilación practicable
1 Puerta exterior de aluminio medida de hueco 880x2060mm
CARPINTERÍA INTERIOR:
1 puerta de aseo de paso 58cm y tabiquería en panel sandwich de 40mm.
ELECTRICIDAD:
1 Caja de conexión exterior, cuadro de protecciones, 1 pantalla 1x36Wled 4300LM 4000k,
2 bases de enchufe tipo schuko. 1 interruptor
FONTANERÍA:
1 Lavabo, 1 Inodoro, 1 ducha + cortinilla, 1 espejo. 1 termo de agua caliente de 50litros.

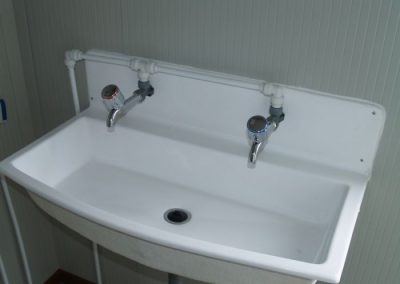

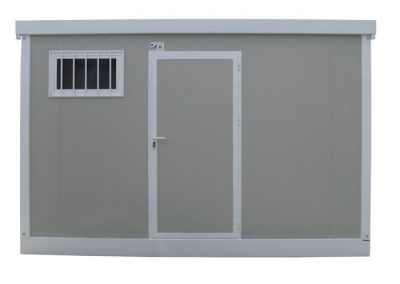

SN20P
Módulo sanitario de 4,00x2,40 metros.
MEDIDAS EXTERIORES
4,00×2,40×2,64 metros.
MEDIDAS INTERIORES
3,80×2,20×2,30 metros.
PESO
850 Kgs.
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
3 rejillas de ventilación practicable. En aluminio lacado en blanco 0,90×0,50 mm. (1) Reja de seguridad en aluminio de 0,90×0,50metros.
1 Puerta exterior de aluminio medida de hueco 880x2060mm.
CARPINTERÍA INTERIOR:
2 puertas de aseo de paso 58cm y tabiquería en panel sandwich de 40mm.
ELECTRICIDAD:
1 Caja de conexión exterior, cuadro de protecciones, 1 pantalla 1x36Wled 4300LM 4000k
2 Bases de enchufe tipo SCHUKO, 1 Interruptor.
FONTANERÍA:
2 Lavabos, 2 Inodoros, 2 duchas + cortinillas, 1 espejo. 1 termo de agua caliente de 50 litros.

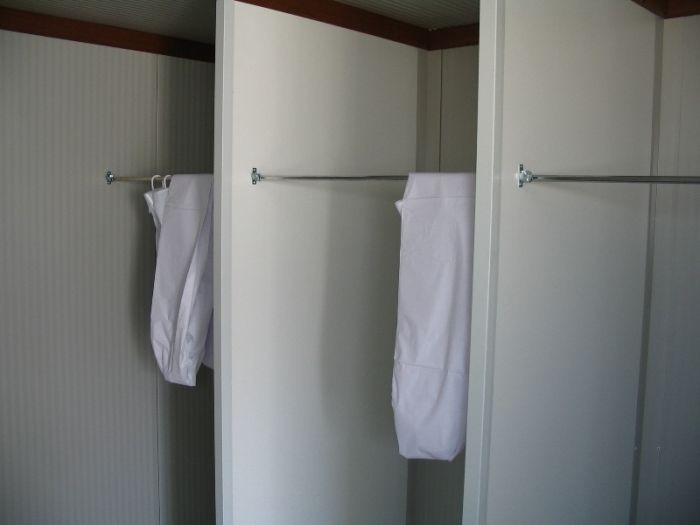

SN30P
Módulo sanitario de 6,40x2,40 metros.
MEDIDAS EXTERIORES
6,00×2,40×2,64 metros.
MEDIDAS INTERIORES
5,80×2,20×2,30 metros.
PESO
1350 Kgs.
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
4 rejillas de ventilación practicable. En aluminio lacado en blanco 0,90×0,50 mm. 1 Reja de seguridad en acero de 0,90×0,50..
Puerta exterior de aluminio medida de hueco 880x2060mm.
CARPINTERÍA INTERIOR:
3 puerta de aseo de paso 58cm y tabiquería en panel sandwich de 40mm.
ELECTRICIDAD:
1 Caja de conexión exterior, cuadro de protecciones, 1x36Wled 4300LM 4000k,
2 bases de enchufe tipo schuko. 1 Interruptor
FONTANERÍA:
2 lavabos, 3 inodoros, 3 duchas + cortinillas, 1 espejo. 1 termo de agua caliente de 80 litros.

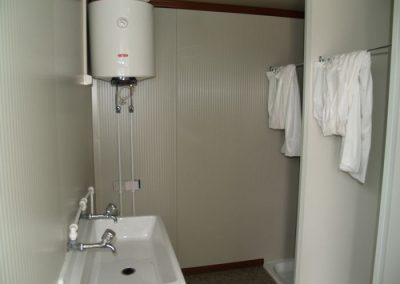

SN40P
Módulo sanitario de 6,40x2,40 metros.
MEDIDAS EXTERIORES
6,00×2,40×2,64 metros.
MEDIDAS INTERIORES
5,80×2,20×2,30 metros.
PESO
1350 Kgs
ESTRUCTURA :
Estructura de base y cubierta electro-soldada, con vigas U200 longitudinales. Pilares desmontables y canalón galvanizado y posterior pintura en polvo.
SUELO:
Suelo tablero finlandés. (Sobrecarga 250 Kgr/m2)
FACHADA:
Panel sandwich de 40 mm. con acabado pintura prelacada ambas caras y alma de poliuretano, densidad 40 kgr/m3.y coeficiente de aislamiento K=0,39 Kcal/m2HºC.
Cubierta: Panel sándwich de cubierta 30/70mm.
CARPINTERÍA EXTERIOR:
3 rejillas de ventilación practicable. En aluminio lacado en blanco 0,90×0,50 mm. 1 Reja de seguridad en acero de 0,90×0,50..
1 Puerta exterior de aluminio medida de hueco 880x2060mm.
CARPINTERÍA INTERIOR:
Tabiquería de melamina color blanco 30 mm.
3 puerta de aseo de paso 58cm y tabiquería en panel sandwich de 40mm.
ELECTRICIDAD:
1 Caja de conexión exterior, cuadro de protecciones, 2 pantallas 1x36Wled 4300LM 4000k
2 Bases de enchufe tipo SCHUKO, 1 Interruptor.
FONTANERÍA:
2 lavabos, 3 inodoros, 3 duchas + cortinillas, 1 espejo. 1 termo de agua caliente de 80 litros.
